一、衬氟过滤器概述
Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-10目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
二、衬氟过滤器法兰尺寸
法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准
法兰尺寸PN2.5MPa按GB9113.4-88标准

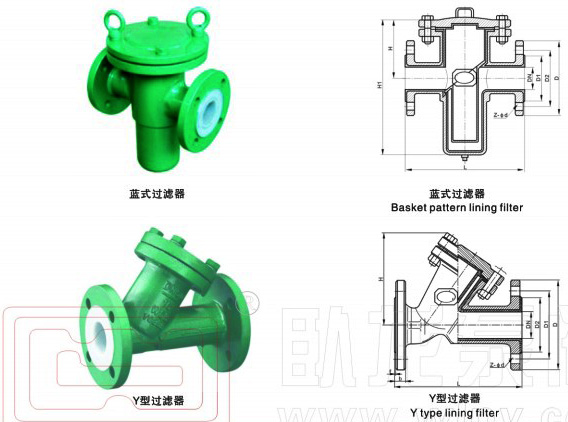

主要连接尺寸图
| 公称通径 |
主要尺寸 |
参考数值 |
| DN(mm) |
PNS(inch) |
L |
L1 |
D |
D1 |
D2 |
f |
b |
Z-d |
H |
H1 |
| PN1.0MPa |
| 15 |
1/2 |
140 |
160 |
95 |
65 |
45 |
3 |
15 |
4-14 |
70 |
150 |
| 20 |
3/4 |
150 |
170 |
105 |
75 |
55 |
3 |
17 |
4-14 |
70 |
160 |
| 25 |
1 |
160 |
180 |
115 |
85 |
65 |
3 |
17 |
4-14 |
80 |
160 |
| 32 |
1/4 |
190 |
200 |
140 |
100 |
75 |
3 |
19 |
4-18 |
85 |
160 |
| 40 |
1 1/2 |
200 |
260 |
150 |
110 |
85 |
3 |
19 |
4-18 |
90 |
170 |
| 50 |
2 |
230 |
260 |
165 |
125 |
100 |
3 |
21 |
4-18 |
110 |
170 |
| 65 |
21/2 |
250 |
330 |
185 |
145 |
120 |
3 |
21 |
4-18 |
115 |
210 |
| 80 |
3 |
280 |
340 |
200 |
160 |
135 |
3 |
21 |
8-18 |
135 |
250 |
| 100 |
4 |
320 |
400 |
220 |
180 |
155 |
3 |
23 |
8-18 |
155 |
300 |
| 125 |
5 |
400 |
480 |
250 |
210 |
185 |
4 |
24 |
8-18 |
250 |
350 |
| 150 |
6 |
500 |
500 |
285 |
240 |
210 |
4 |
26 |
8-23 |
285 |
400 |
| 200 |
8 |
600 |
560 |
560 |
340 |
295 |
4 |
26 |
8-23 |
360 |
450 |
| 如需其它尺寸与标准，请电话联系我公司 0551-4465044 |
|
|
|
|
|
